首頁 PCB雕刻機學校實驗制板方案學校科研電子實驗室制版系統PCB2590

學校科研電子實驗室制版系統PCB2590
型號：PCB2590

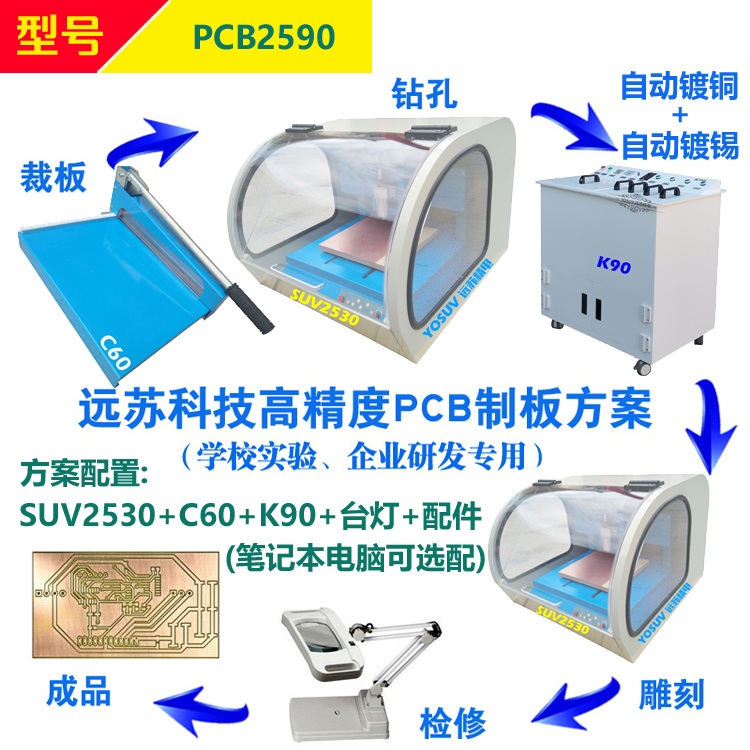

方案配置：裁板機C60+雕刻機SUV2530+過孔電鍍機K90+筆記本電腦(選配)+放大鏡臺燈SUV100+工業吸塵器T300+配件包+耗材包

立即咨詢

產品詳情聯系我們

遠蘇科技PCB制板方案
本方案編號:PCB2590

方案配置：
裁板機：型號 C60
雕刻機：型號 SUV2530
過孔電鍍機：型號K90
放大鏡：型號SUV100
配件：雕刻刀 1套/10把雕刻鉆1套/10把
耗材：覆銅板10片規格：標配

天津遠蘇精電科技有限公司

生產工藝及生產過程：
PCB制板工藝：（單面）
裁板－鉆孔－雕刻－板面處理－檢修－成品
PCB制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－板面處理－檢修－成品

工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
板面處理：將做好的線路板進行表面處理，便于焊接。
檢修：通過視頻檢測儀處理表面細微金屬碎屑，以便于達到最佳效果。

設備配置：
(1)裁板機C60

產品概述：
用于實驗過程中線路板的裁割。
技術參數：
1．特鋼長壽命刀刃，省力杠桿式設計，輕松切割各種厚板材。
2．流線型的外觀符合人體工程學的設計。
3．配置水平對位功能，可以方便的切割固定形狀的PCB板。
4．最大切割長度345mm，最大厚度3mm。
5．具有對位和固定標尺，精度更高，使用更方便。
6．固定透明保護罩，既保證不會誤傷手指，又可以觀查切板質量。
(2)過孔電鍍機K90

產品概述：遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

最大板面	*300300mm**
最小孔徑	0.3mm
最大厚徑比	2.5：1
輸出電流	0-15A
工作電壓	220V/50HZ
外形尺寸	660mm（L）×560mm（W）×480mm（H）
重量	90kg

產品亮點

電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
電鍍件往復運動功能：通過調速，可控制電鍍速度。
環保無污染：K90采用新型環保黑孔化直接電鍍工藝，安全、可靠、高效。黑孔液不含有傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質在配方中的使用，屬于環保型產品。
操作便捷：產品槽體采用耐酸堿材料，恒溫裝置采用鈦加熱管，能自動恒溫，槽體工作時間、溫度可預設，操作簡易方便，自動化程度高，貫孔導通率100%。
一體化的設計：使整機結構緊湊。
密封式的設計：保證電鍍液不受污染，保證電鍍質量。

產品用途
K90過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝，機器帶有加熱，鼓氣及電鍍功能。

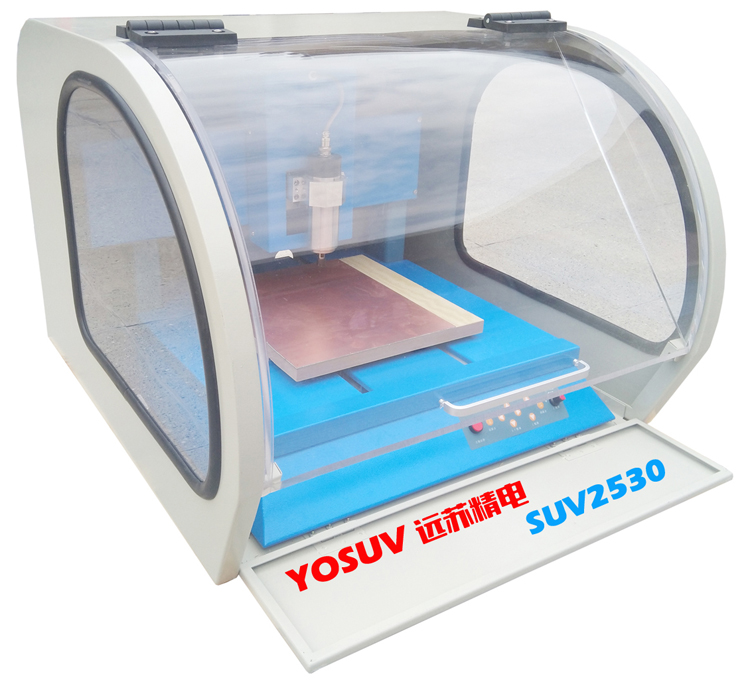

(3)SUV2530雕刻機

產品概述：天津遠蘇精電科技有限公司是國內領先的PCB雕刻機及配套制板設備生產制造商，專注于國內各大高校、技校、科研院所及高端企業的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、鍍銅、鍍錫、阻焊及焊接的線路板雕刻機和相關SMT設備。

技術參數

加工范圍	單雙面板
加工面積	250×300mm
最小加工線徑	4mil
最小加工線距	5mil
分辨率	0.02mil(0.5um)
工作速度	4.8m/min
主軸轉速	0～60000r/min，無級可調速（在工作過程中軟件根據路徑自動計算并優化主軸轉速）
主軸功率	95W（高速自冷主軸，持續工作8小時以上）
直線導軌	進口直線導軌
傳動方式	進口滾珠絲桿
鉆孔孔徑	0.3～3.175MM
鉆孔深度	0.02-3.5mm
鉆孔速度	≥150(孔/min)
控制方式	電腦控制
通信方式	RS-232/USB
操作系統	Windons 98/2000/XP/Vista/Win7/Win10
最小內存配置	256MB
體積	580mm（L）×710mm（W）×450mm（H）
重量	110kg
消耗功率	250 W
電源	220V/50HZ
支持軟件	支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件）

產品亮點

自動原點定位：可以從任意位置自動回到設定的零點，重復精度更高。
定位銷與不對稱定位技術：保證了定位的精確性與正確性。
斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置，便于觀察。
任意區域選擇雕刻：選擇任意區域，進行雕刻，可以局部雕刻。
組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數，可以鑼異形孔，可以開槽，大大增加了pcb設計的多樣性。
外形銑割：板子雕刻完成后進行外形銑割。
智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。

公司簡介

1.遠蘇科技是國內專業的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機，只需很短的時間即可完美制作出所需的精密線路板，是廣大大中小型企業及科研部門不可或缺的必備產品，本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所；
2.對于企業的很多研發部門來說，研發一種板子外發加工打樣，少則3到5天，多則8到10天甚至更久，嚴重影響研發速度，同時還存在很大的技術外泄的風險，而線路板雕刻機則可以完全解決您的問題，讓您時時刻刻都可以將自己的想法雕刻出來，測試修改，而無需等待，深受廣大客戶的喜愛；
3.遠蘇PCB高精度線路板雕刻機可根據目前行業內絕大部分PCB設計軟件設計的線路文件，自動快速精確的制作單雙面板，用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后，通過RS-232通訊接口傳送給雕刻機的控制系統，雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。

雕刻機配套軟件（快速線路板刻制系統軟件）

雕刻機配套軟件（快速線路板刻制系統軟件）

★快速線路板刻制系統軟件由我公司自主開發，所見即所得的軟件技術，告別了雕刻機軟件過去復雜繁瑣的G代碼的時代。并擁有自主知識產權、軟件著作權證書。

功能簡介
1、放大、縮小功能，點擊對應的按鈕可以放大或者縮小視圖界面。

2、頂層、底層按鈕，可以快捷查看設計圖的頂層和底層。

3、刀具：可自由添加刀具參數。

4、仿真：可脫機仿真運行，查看工作路徑以及預估工作時間。

5、移動：可通過電腦控制機器移動，也可通過設備按鈕控制移動。

6、操作：所有工作過程操作簡便，所見即所得，上手快，無需專業知識即可輕松操作。

7、軟件最下方實時顯示光標所在坐標，線路板基本信息，加工剩余時間等信息。

8、運行、暫停、停止：工作過程中根據需要隨時暫停、運行以及停止操作。

9、可在軟件設置中設置工作完成后關閉雕刻機及計算機，方便無人值守時自動完成工作。

10、智能判斷線路板類型：打開文件時，軟件根據Gerber文件自動判斷線路板類型，用戶也可以手動修改。

11、坐標顯示：鼠標移動到圖形上的任意位置，都會在任務欄上顯示出相應的坐標。

12、隔離：沿著需要留下的線路雕刻一圈，把線路單獨分離出來。

13、隔離寬度：隔離后，PCB板已經可以使用，但大多數用戶認為間距太小，不易焊接，這時候需要隔離寬度功能：用戶可以根據實際需要，設置隔離寬度，銑掉周邊0-20mm范圍內的多余銅皮，便于焊接。

14、銑雕：把板面上不需要的銅皮全部銑掉。

15、萬能割邊：用戶可以選擇底層或者頂層割邊，可以任意形狀割邊，異形割邊。

16、自動關閉主軸：軟件配備自動關閉主軸功能，只要當前指令完成，主軸就會自動關閉。

17、支持智能雕刻：有些線路板的線距比較小，常規0.4的雕刻刀無法操作，此時我們就可以使用智能雕刻，根據實際線路圖的情況，選擇0.1或0.2的刀具進行細雕刻。

18、智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。

19、支持仿真運行：虛擬加工，加工路徑實時顯示等功能；顯示加工路徑和加工實際、線路板詳細信息；軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。

20、使用簡單：可以對化學腐蝕的板子進行鉆孔、割邊，對電路板的制作沒有統一的順序限制，適應不同用戶的制板習慣。

21、設備隨機附有吸塵設備，防止粉塵對環境的危害。

22、配備兼容性軟件，兼容目前市面上主流EDA及pcb設計軟件系統。

23、傻瓜式操作軟件，所見即所得，清晰簡潔，只需15分鐘即可熟練操作設備。

24、設備發貨隨機附帶視頻教學光盤，專業技術工程師手把手教您使用設備。

25、設備配置快速線路板刻制系統軟件，軟件具有數據處理、存儲和設備驅動功能。

26、設備具有超限保護功能，當X、Y、Z軸因操作不當超出行程范圍時自動啟動限位保護，避免操作不當對設備帶來損壞。

27、設備自帶LED照明，方便板面對位及觀察操作過程。

28、防塵隔音外罩帶有三面有機玻璃視窗，方便工作中從不同角度觀察雕刻效果。

29、隨機贈送配套學習教材，送電子書及紙質配套資料。

30、無人值守設備自動關機，自動關閉電腦。
