全自動換刀pcb制板系統PCB300A
型號：PCB300A

方案配置：裁板機C60+自動換刀雕刻機A9+過孔電鍍機K90+放大鏡臺燈SUV100+工業吸塵器T300+配件包+耗材包

立即咨詢

產品詳情聯系我們

遠蘇科技PCB制板方案
本方案編號:PCB300A

方案配置：
裁板機：型號 C60
雕刻機：型號 A9
過孔電鍍機：型號K90
放大鏡：型號SUV100
配件：雕刻刀 1套/10把雕刻鉆1套/10把
耗材：覆銅板10片規格：標配

天津遠蘇精電科技有限公司

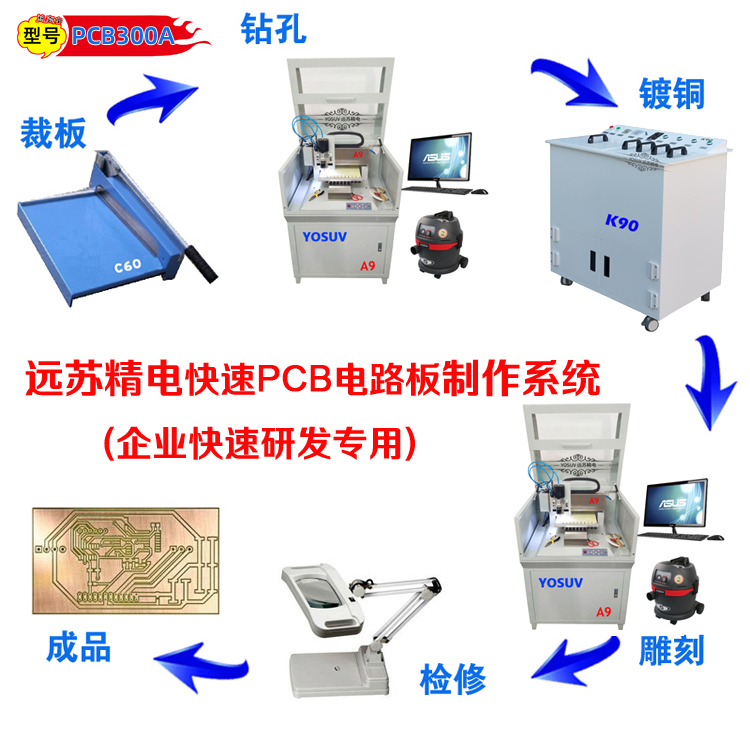

生產工藝及生產過程：
PCB制板工藝：（單面）
裁板－鉆孔－雕刻－板面處理－檢修－成品
PCB制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－板面處理－檢修－成品

工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
板面處理：將做好的線路板進行表面處理，便于焊接。
檢修：通過視頻檢測儀處理表面細微金屬碎屑，以便于達到最佳效果。

設備配置：
(1)裁板機C60

產品概述：遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l(fā)制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

最大切板尺寸	345mm
外形尺寸	*480330180mm*
重量	12kg

產品亮點

特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。
流線型的外觀符合人體工程學的設計。
配置水平對位功能，可以方便的切割固定形狀的PCB板。
最大切割長度345mm，最大切板厚度3mm。
具有對位和固定標尺，精度更高，使用更方便。
防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。

產品用途
C60高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。

(2)過孔電鍍機K90

技術參數

最大板面	*300300mm**
最小孔徑	0.3mm
最大厚徑比	2.5：1
輸出電流	0-15A
工作電壓	220V/50HZ
外形尺寸	660mm（L）×560mm（W）×480mm（H）
重量	90kg

產品亮點

電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
電鍍件往復運動功能：通過調速，可控制電鍍速度。
環保無污染：K90采用新型環保黑孔化直接電鍍工藝，安全、可靠、高效。黑孔液不含有傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質在配方中的使用，屬于環保型產品。
操作便捷：產品槽體采用耐酸堿材料，恒溫裝置采用鈦加熱管，能自動恒溫，槽體工作時間、溫度可預設，操作簡易方便，自動化程度高，貫孔導通率100%。
一體化的設計：使整機結構緊湊。
密封式的設計：保證電鍍液不受污染，保證電鍍質量。

產品用途
K90過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝，機器帶有加熱，鼓氣及電鍍功能。

(3)線路板雕刻機A9
產品概述：遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l(fā)制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

加工范圍	單面板/雙面板
加工面積	330×330mm
最小加工線徑	3mil(0.075mm)
最小加工線距	5mil(0.125mm)
分辨率	0.03mil(0.75um)
X、Y行程	335mm
Z行程	130mm
換刀系統	氣動換刀
工作速度	8.4m/min（Max）
主軸轉速	0～80000r/min，無級可調速，軟件自動優化轉速
主軸功率	95W
主軸電機	變頻電機
定位系統	330萬像素工業級攝像頭
刀具庫	φ7.55mm 鋼刀具庫
刀具安裝座	全鋁防銹
刀具類型	自帶定位環
刀具檢測分辨率	0.1mm
刀具間距	27.5mm
換刀時間	3-20s
刀具檢測時間	0.15s
直線導軌	進口直線導軌
傳動方式	進口滾珠絲桿
鉆孔孔徑	0.1～3.175MM
鉆孔深度	0.02-6.0mm
鉆孔速度	180(孔/min)
控制方式	電腦控制
通信方式	RS-232/USB
操作系統	Windons 98/2000/XP/Vista/7/10
最小CPU配置	PⅢ-500MHz以上
最小內存配置	512MB
體積	750mm（L）×665mm（W）×1250mm（H）
重量	180kg
消耗功率	300 W
電源	220V/50HZ
防塵靜音安全罩	金屬安全罩、透明可視窗、氣動撐柱、有效防止粉塵和噪音
支持軟件	支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件）

產品亮點

超強兼容：能兼容市面上大多數設計線路圖軟件，如：Protel 99SE、DXP、Altium Designer系列、Cam 350、Eagle、pads、proteus、Auto CAD等線路板廠通用Geber格式軟件。
定位技術：視覺識別自動原點定位，消除目測誤差，定位更準確。
操作自由：對電路板的制作過程，沒有苛刻的順序限制，適應不同用戶操作習慣；操作簡單，即使不懂PCB工藝亦可輕松制作出電路板。
自動回位：可以從任意位置自動回到設定的零點。
斷點續雕：在雕刻中突然斷電，自動重新獲取系統加工原點，從任意百分比開始雕刻，或雕刻到某一百分比結束。
虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
任意區域選擇雕刻：選擇任意區域，進行雕刻。
組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
外形銑割：板子雕刻完成后進行外形銑割。
智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。

特殊功能

視覺校正原點：配備高分辨率激光檢測系統，保證每次開機復位后，機器的原點在同一位置，精確到0.01mm，保證取刀的可靠性。
自動換刀系統：設備采用氣動換刀高速主軸，高分辨率激光檢測道具系統，一體式多種刀具庫。加工PCB只要點擊鼠標即可輕易完成，“傻瓜式”制作PCB。
自動刀具選擇：軟件自動選擇最適合的刀具參數，免除人工選擇刀具參數的繁瑣。
七檔調速：主軸電機可在0~80000rpm內任意設置轉速，可根據線路板的復雜程度靈活調整加工速度。
自帶照明：工作主軸自帶照明功能，更方便觀察整個雕刻線路板過程。
立體雕刻：軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
超限保護：安全可靠，XYZ雙重限位保護，超限自停。
工業吸塵系統：采用工業大功率低噪聲吸塵器，迅速除去加工中產生的粉塵，消除對周邊環境的影響，對使用者身體的傷害。同時在加工中保持覆銅板表面的清潔，利于用戶觀察加工的情況，采取必要的措施。
